Ethernet Üzerinden Güç (PoE) aracılığıyla basit ve uygun maliyetli ağ ve güç kaynağı
Ethernet üzerinden güç teknolojisi; IP kameralar, erişim noktaları veya IP telefonlar gibi ağ cihazlarına tek bir kablo üzerinden eş zamanlı olarak veri ve güç sağlanması gerektiğinde kullanılır. Kurulum zahmeti önemli ölçüde ortadan kalktığı için zaman ve maliyetten tasarruf edersiniz.
Cihazlarınızı ve erişim noktalarını, bir elektrik prizine bağlamadan her zaman istediğiniz yere yerleştirebilirsiniz. Böylece sisteminiz son derece esnek bir hale gelir.
Sistem; cihazları aşırı yükten, düşük voltajdan veya yanlış kurulumdan koruduğu için PoE kullanımı akıllı bir çözümdür .
PoE teknolojisinin 21. yüzyılın başında piyasaya sürülmesiyle birlikte, ağ üzerinden eş zamanlı güç ve veri iletimi için CAT5/ RJ45 teknolojisinin kullanımı giderek daha yaygın hale geldi.
Geleneksel güç kaynağı için harcayacağınız ek kurulum maliyetle rinden tasarruf edin!
GELECEĞE HAZIR
Sistem, sizin ihtiyaçlarınızla
birlikte büyür
MERKEZİ OLARAK ERİŞİLEBİLİR
PoE uç cihazlarının merkezi
yönetimi
ÖLÇEKLENEBİLİR
Anahtarlar ve dönüştürücü -
ler aracılığıyla ortamınıza
uyarlanabilir
MALİYET AÇISINDAN VERİMLİ
Ek güç kaynağına gerek yoktur.
DIGITUS®

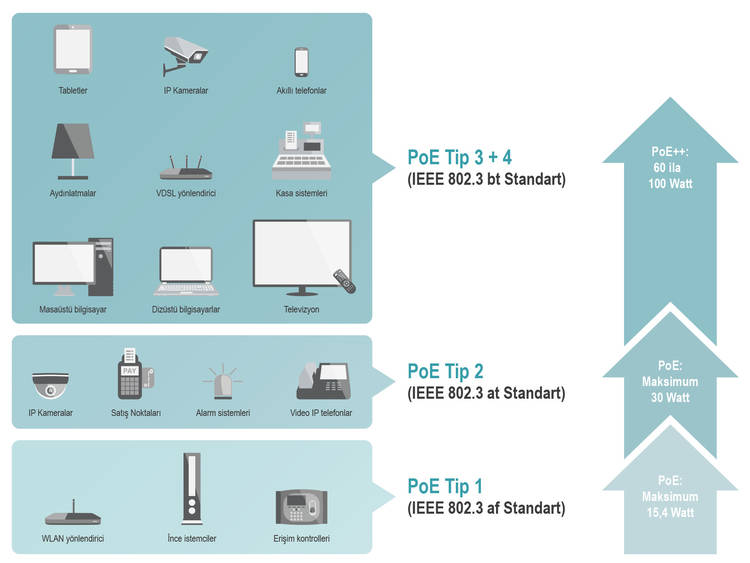

POE STANDART
Veri kabloları üzerinden güç kaynağı sağlayan bu ilk standart (PoE tip 1); IP telefonlar veya WLAN erişim noktaları gibi nispeten düşük güç tüketimi olan uç cihazları çalıştırmak için idealdir. Güç kaynağı için iki tel çifti kullanılır, böylece veri aktarımı için kullanılan tel çiftleri güç kaynağı için de isteğe bağlı olarak kullanılabilir.
Standardın tip 2'ye yükseltilmesiyle, bant genişliğinin 1000Base- T'ye çıkarılması ve güç aktarım kapasitesinin artırılması mümkün hale gelmiştir.
Dört tel çiftinin tümü veri iletimi için kullanılır, güç ise iki tel çifti üzerinden sağlanır .
Dört çiftli besleme (4PPoE) ile, dört tel çiftinin tümü ilk kez uç cihazlara güç sağlamak için kullanılabilecek. Bu standart iki sınıfa ayrılır: Tip 3, bir cihaz ile sonlanır.
POE TEKNOLOJISININ TARIHI
DIGITUS®
POE ENJEKTÖRLERI
PoE özellikli bir anahtar olmadan PoE cihazlarını çalıştırabilmek için alternatif olarak "orta
nokta" veya "PoE adaptörü" olarak da adlandırılan PoE enjektörleri kullanılır. Böylece cihazla -
ra uygun kategorideki (5E, 6, 6A vb.) tek bir Ethernet kablosu üzerinden güç ve veri sağlanır .
PoE enjektörleri, özellikle düşük güç tüketimli cihazların priz bulunmayan yerlere kurulması
gerektiği durumlarda son derece kullanışlıdır . Bu da tüm sistemi esnek hale getirir ve cihazlar ,
mevcut yapıları önemli ölçüde etkilemeden erişilmesi zor alanlara kurulabilir.
Kurulum:
Veri ve güç sağlamak için, PoE uç noktasında aktif bir PoE enjektörü (PoE anahtarı) veya bir Ethernet anahtarının kablo hattına pasif bir PoE enjektörü (orta nokta/adaptör olarak) bağlayın.
Ağ oluşturma:
PoE güç kaynağının menzili böylece 300 m'ye kadar genişletilebilir. Pasif PoE enjektörleri, Ethernet anahtarından uzağa ve PoE cihazının yakınına da kurulabilir .
DIGITUS®
POE SINYAL UZATICI
Uzun mesafeler arasında köprü kurun
PoE Ethernet sinyalini birim başına 100 metreye kadar genişletmek için en son ağ teknolojisini kullanan bir PoE sinyal uzatıcısı ile uzak veya ulaşılması zor bağlantı noktalarını bağlayın veya uzun mesafeler arasında köprü kurun.
PoE sinyal uzatıcıları, gerekli gücün uzak uç noktaya kadar korunmasını mümkün kılar.
Kolay kurulum:
PoE sinyalini yükseltmek için PoE sinyal uzatıcısını, PoE kablo hattına bağlayın ve başka bir bakır kablo üzerinden PoE uç cihazına veya bir sonraki PoE sinyal uzatıcısına yönlendirin.
Ağ oluşturma:
PoE genişleticileri seri olarak bağlayarak, toplam 300 m menzil elde edilebilir.
DIGITUS®
POE AYIRICI
PoE özelliği olmayan cihaza veri kablosu üzerinden güç sağlanacağı zaman bir PoE ayırıcı kullanılır. LAN kablosu üzerinden gelen ağ ve PoE sinyalleri ayırıcı tarafından ayrılır ve ağ sinyalinden ayrılan PoE sinyali, DC jakı üzerinden 5, 9 veya 12 volt olarak verilir.
Dolayısıyla Ethernet sinyali yalnızca RJ45 soketinde mevcuttur.

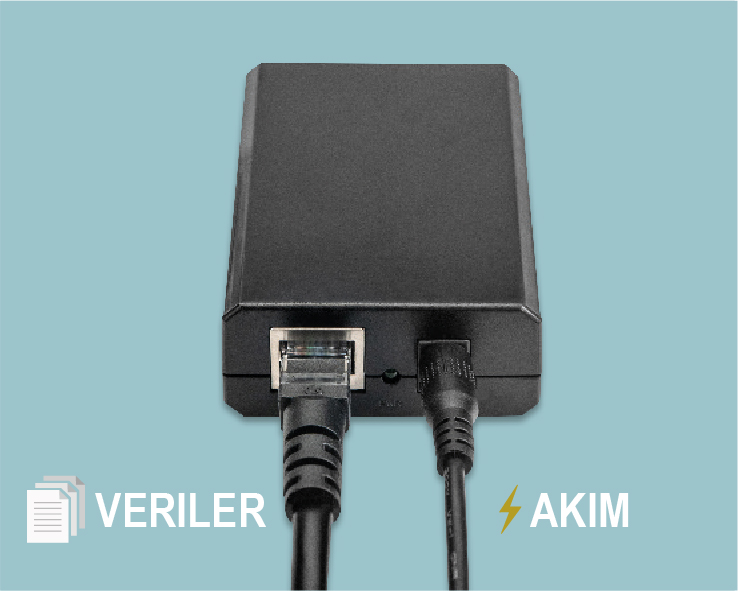

PoE Ayırıcı işte böyle çalışır!
1.
Ağ kablosu üzerinden PoE ayırıcıya hem güç hem de veri aktarılır.
3.
Veriler, başka bir RJ45 bağlantı noktası üzerinden paralel olarak iletilir.
2.
PoE ayırıcı, ağ kablosu üzerinden taşınan gücü ayırır ve bunu, cihazın arkasındaki ayrı bir çıkıştan verir.
4.
Diğer çevresel cihazlar da boşalan akımla çalıştırılabilir.
DIGITUS®
ENDÜSTRIYEL ÇÖZÜMLER
DIGITUS®
POE - TEL ÇIFTLERI VE TÜRLERI
PoE 802.3 af ve at
PoE 802.3 bt
PoE teknolojisi ilk olarak 2003 yılında standart IEEE 802.3 af ile ortaya çıktı. Yalnızca altı yıl sonra maksimum güç çıkışını 15,4 W'tan 25,5 W'a çıkaran, PoE plus (PoE+) olarak da bilinen standart IEEE 802.3 piyasaya sürüldü. 802.3 bt standardı 2018'de kabul edildi ve tipe (3 veya 4) bağlı olarak güç çıkışının 100 watt'a kadar yükselmesi mümkün hale geldi.
O zamandan bu yana PoE özellikli cihazların yaygın kullanımı, altyapıya daha da büyük talepler getiren yeni PoE uygulamalarının geliştirilmesine ön ayak olmuştur. PoE teknolojisi halihazırda 10 Gbit Ethernet uygulamalarında da kullanılmaktadır.
IEE STANDARDI | POE (802.3 AF - 2003) | POE (802.3 AT - 2009) | POE TYP 3 + 4 (802.3 BT - 2018) |
Çıkış voltajı, V cinsinden (DC) | 36 - 57 V | 42,5 - 57 V | 37 - 57 V |
İşletim çıkış akımı, mA cinsinden (DC) | 350 mA | 600 mA | 350 mA |
Başlatma modu çıkış akımı, mA cinsinden (DC) | 400 mA | 400 mA | 400 mA |
(PSE) Gücü - W cinsinden sağlanır | Max. 15,4 W | Max. 30 W | Max. 15,4 W |
Uç cihazların (PD) gücü, W cinsinden | Max. 12,95 W | Max. 25,5 W | Max. 12,95 W |
PSE sınıfı | 1, 2, 3 | 4 | 1, 2, 3 |
Desteklenen uç cihazlar (PD tipi) | 1 | 1 ve 2 | 1 |
Kullanılan tel çiftleri | 2 | 2 | 2/4 |
